NADELVENTILE AUS KUNSTSTOFF

AUSFÜHRUNG INNENGEWINDE, AUSSENGEWINDE UND WINKELBOHRUNG

Das Nadelventil aus Kunststoff fertigen wir in verschiedenen Ausführungen und Werkstoffen an unseren 5-Achsen Fertigungszentren. Der Ventilsitz ist kegelförmig und der kegelförmige Ventilkolben ermöglicht eine optimale Feinregulierung des Ventils. Insbesondere bei kleinen Abmessungen ermöglicht ein Nadelventil aus Kunststoff, die sehr genaue Regulierung des Volumenstromes. Als Dichtungsmaterialen stehen Ihnen FPM als Werkstoff zur Verfügung.

Wir fertigen Nadelventile aus Kunststoff in den Ausführungen Durchgang Innengwinde, Durchgang Außengewinde und eine Winkelversion Druchgang Innengewinde.

Für verschieden Kunden modifizieren wir unser Standardprogramm entsprechend nach Kundenwunsch. Anwendungsgebiete für Nadelventile sind die Chemie- und Verfahrenstechnik u.a. auch Labor- und Pilotanlagen. Sollten Sie Fragen zu den Nadelventilen aus Kunststoff haben, rufen Sie uns einfach an, oder senden Sie Ihre Fragen per WhatsApp bzw. Email.

TECHNISCHE DATEN - NADELVENTILE AUS KUNSTSTOFF

TECHNISCHE DATEN - NADELVENTILE AUS KUNSTSTOFF			Nadelventile zur Feinregulierung von fluiden Medien - durch Betätigung der Einstellschraube wird das Medium zuverlässig gedrosselt oder abgesperrt - die Ventile sind beidseitig mit Außengewinden ausgestattet, für maximale Flexibilität beim Einbau - Passendes Anschlusszubehör erhältlich (Adapter zum Stumpf-IR-Schweißen, Verschraubungen, etc.) - Werkstoff der Spindeldichtung FPM/Viton - zur Medienprobenahme geeignet (Schlauchtülle als Zubehör erhältlich) - Druckstufe SDR 7,4, PN16 bei 20 °C Andere Abmessungen und Materialien auf Anfrage
Einbaulängen (ca.) bei	1/4"	60 mm
	1/2"	60 mm
	1"	80 mm
	11/2"	100 mm
Einbauhöhen (ca.) bei	1/4	55 mm
	1/2"	55 mm
	1"	70 mm
	11/2"	85 mm
Druckfestigkeit max. PN16 SDR 7,4 bei 20 °C	max. PN16 SDR 7,4 bei 20 °C
Einsatzbereich	bis 80°C, je nach Werkstoff
Dichtung	FPM/VITON

LIEFERPROGRAMM - NADELVENTILE AUS KUNSTSTOFF -

AUSFÜHRUNG NADELVENTIL AUS KUNSTSTOFF MIT INNENGEWINDE

Zum Einschrauben von individuellen Anschlusselementen aus Kunststoff und Metall.
Alle Artikel finden Sie auch in unserem Webshop.

Werkstoff Ausführung	DN mm	G Zoll	L1 mm	L2 mm	L3 mm	Kvs m3/h	Artikelnummer
PP	3	1/4"	60	55	28	0.80	91534
	8	1/2"	60	55	28	0.80	91530
	14	1"	80	80	42	1.00	91548
	22	11/2"	100	110	63	1.20	91533
PE	3	1/4"	60	55	28	0.8	91535
	8	1/2"	60	55	28	0.8	91531
	14	1"	80	80	42	1.00	91579
	22	11/2"	100	110	63	1.20	91532
PVC U	3	1/4"	60	55	38	0.80	91633
	8	1/2"	60	55	28	0.80	91634
	14	1"	80	80	42	1.00	91635
	22	11/2"	100	110	63	1.20	91636
PVC-C	3	1/4"	60	55	28	0.80	91619
	8	1/2"	60	55	28	0.80	91620
	14	1"	80	80	42	1.00	91572
	22	11/2"	100	110	63	1.20	91621
PVDF	3	1/4"	60	55	28	0.80	91616
	8	1/2"	60	55	28	0.80	91547
	14	1"	80	80	42	1.00	91617
	22	11/2"	100	110	63	1.20	91618

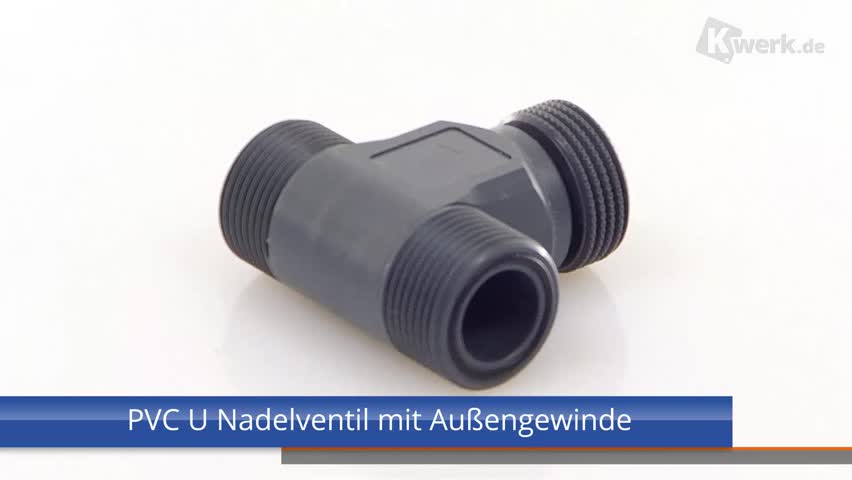

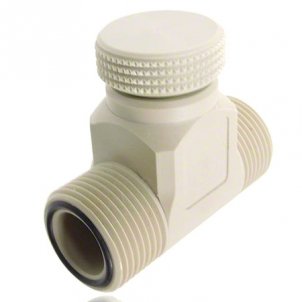

AUSFÜHRUNG - NADELVENTIL AUS KUNSTSTOFF MIT AUSSENGEWINDE -

Passend zu Standardindustrieverschraubungen, mit O-Ring Nut.
Alle Artikel finden Sie auch in unserem Webshop.

Werkstoff Ausführung	DN mm	G Zoll	L1 mm	L2 mm	L3 mm	Kvs m3/h	Arikelnummer
PP	8	3/4"	60	55	27	0.80	91861
	14	11/4"	80	80	42	1.00	91862
	22	21/4"	100	110	66	1.20	91863
PE	8	3/4"	60	55	27	0.8	91864
	14	11/4"	80	80	42	1.00	91865
	22	21/4"	100	110	66	1.20	91866
PVC U	8	3/4"	60	55	27	0.80	91867
	14	11/4"	80	80	42	1.00	91868
	22	21/4"	100	110	66	1.20	91869
PVC C	8	§7$2	60	55	2/	0.80	91870
	14	11/4"	80	80	42	1,00	91871
	22	21/4"	100	110	66	1,20	91872
PVDF	8	3/4"	60	55	27	0,80	91873
	14	11/4"	80	80	42	1.00	91874
	14	21/4"	100	110	66	1.20	91875

AUSFÜHRUNG - NADELVENTIL AUS KUNSTSTOFF MIT WINKELBOHRUNG -

Ausführung 90° abgewinkelt, zum Einschrauben von individuellen Anschlusselementen aus Kunststoff und Metall.
Alle Artikel finden Sie auch in unserem Webshop.

Werkstoff Ausführung	DN	G Zoll	L1 mm	L2 mm	L2 mm	Kvs m3/h	Artikelnummer
PP	3	1/4"	44	75	28	0.80	91876
	8	1/2"	44	75	28	0.80	91877
	14	1"	61	100	42	1,00	91878
	22	11/2"	82	120	63	1.20	91879
PE	3	1/4"	44	75	28	0.80	91880
	8	1/2"	44	75	28	0.80	91881
	14	1"	61	100	42	1.00	91882
	22	11/2"	82	120	63	1.20	91883
PVC U	3	1/4"	44	75	28	0.80	91884
	8	1/2"	44	75	28	0.80	91885
	14	1!	61	100	42	1.00	91886
	22	11/2"	82	129	63	1.20	91887
PVC C	3	1/4"	44	75	28	0.80	91888
	8	1/2"	44	75	28	0.80	91889
	14	1"	61	100	42	1.00	91890
	22	11/2"	82	120	63	1.20	91891
PVDF	3	1/4"	44	75	28	0.80	91892
	8	1/2"	44	75	28	0.80	91893
	14	1"	61	100	42	1.00	91894
	22	11/2"	82	120	63	1.20	91895
