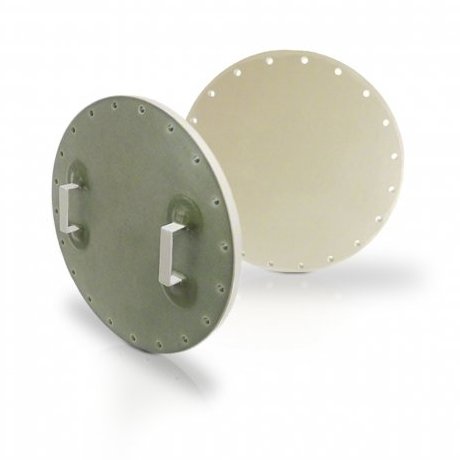

GFK UND PP/GFK MANNLOCHDECKEL DN 500 - DN 800 Mannlöcher werden als Inspektionsöffnung zum Einstieg in Behältern benötigt. Für das sichere Befahren eines Behälters, das heißt den Zugang und die schnelle Personenbergung mit Atemschutz zu gewährleisten, sind die Mannlöcher der Größe 800 erforderlich (DGUV Regel 113-004 Anhang 7).

Standardgrößen DN 500, DN 600 und DN 800 bestehend aus: - Mannlochdeckel PP/GFK (Inliner PP/GFK beschichtet) auf Anfrage: • Flanschstutzen PP/GFK (Inliner PP/GFK beschichtet) oder • Mannlochdeckel GFK-CSS (css= Chemieschutzschicht) auf Anfrage: • Flanschstutzen GFK-CSS

Auslegungsdaten Druckstufe PN 1: entspricht ca.10m WS (Wassersäule) Druckstufe PN 2,5: entspricht ca. 25m WS (Wassersäule) Lieferbar als Mannlochdeckel in den jeweiligen Druckstufen PN 1 und PN 2,5. Andere Inliner-Werkstoffe wie PVC, PE oder PVDF auf Anfrage möglich.

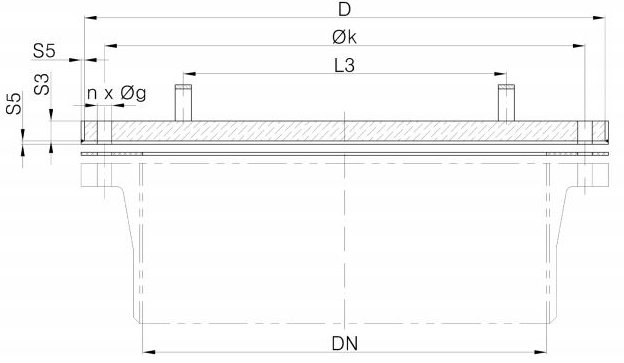

TECHNISCHE ZEICHNUNG Werkstoff GFK / CSS Werkstoff Inliner PP/GFK

TECHNISCHE DATEN

1 bar - max. Betriebsdruck bei 20°C DN ØD ØDI n x Øg ØK Schraubengewinde S1 S3 S5 L3 500 645 500 16 x 18 595 M16 2,5 25 4 400 600 755 600 20 x 18 695 M16 2,5 25 4 400 800 975 800 24 x 18 905 M16 2,5 35 4 600 2,5 bar - max. Betriebsdruck bei 20°C 500 645 500 16 x 18 595 M16 2,5 40 4 400 600 755 600 20 x 18 695 M16 2,5 50 4 400 800 975 800 24 x 18 905 M16 2,5 65 4 600                       Technische Änderungen vorbehalten

LIEFERPROGRAMM

DN Druckstufe Werkstoff Artikelnummer 500 PN 1 GFK MDGFK10DN500 500 PN 1 PP / GFK MDPPGFK10DN500 500 PN 2,5 GFK MDGFK25DN500 500 PN 2,5 PP / GFK MDPPGFK25DN500 600 PN 1 GFK MDGFK10DN600 600 PN 1 PP / GFK MDPPGFK10DN600 600 PN 2,5 GFK MDGFK25DN600 600 PN 2,5 PP / GFK MDPPGFK25DN600 800 PN 1 GFK MDGFK10DN800 800 PN 1 PP / GFK MDPPGFK10DN800 800 PN 2,5 GFK MDGFK25DN800 800 PN 2,5 PP / GFK MDPPGFK25DN800   Technische Änderungen vorbehalten

Ihre Wünsche, unsere Lösungen - Ein umfangreiches Lieferprogramm nach Maß.
