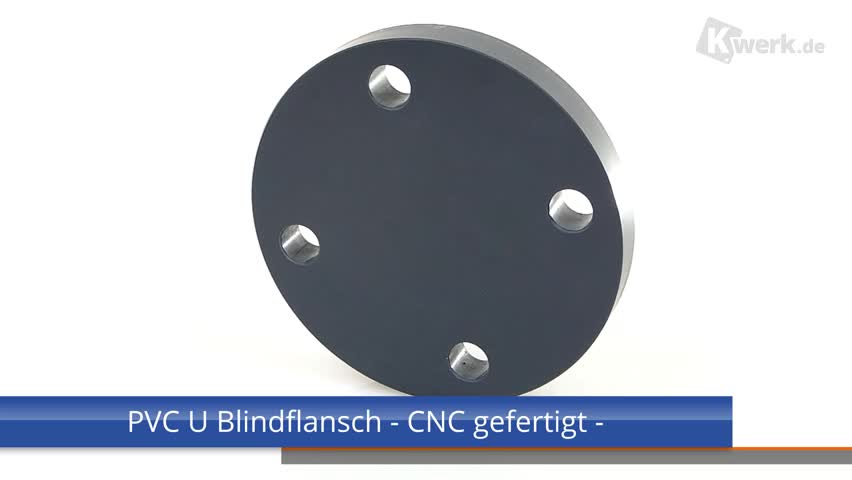

BLINDFLANSCHE FÜR DRUCKLOSE ANWENDUNGEN

AUS PVC U, PVC U TRANSPARENT, PE, PP und PVDF




Ausführung:


- aus Plattenmaterial CNC gefertigt
- Lochkreis nach PN 10 gebohrt, andere Varianten auf Anfrage möglich
- Flanschdicke (b) auf Anfrage nach Kundenwunsch
- andere Werkstoffe au Anfrage lieferbar

HINWEIS: NEUER ONLINE - TOOL BEI DER KWERK GMBH FLANSCH - KONFIGURATOR FÜR PRAKTIKER













Bild aus der Werkstatt.
Noch nicht entgratete Blindflansche
in PP und PE.



Standard - Lieferprogramm Blindflansche aus Plattenmaterial DN 50 - DN 500



d DN D
(mm)
K
(mm)
dk Ø Bohrung
(mm)
Lochzahl b
(mm)
nach Wahl *
Artikelnummer
PVC U
Artikelnummer
PVC U Transparent
Artikelnummer
PP
Artikelnummer
PE
63 50 165 125 18 4 jetzt konfigurieren BL-NU-PVC-63 BL-NU-PVCT-63 BL-NU-PP-63 BL-NU-PE-63
75 65 185 145 18 4 jetzt konfigurieren BL-NU-PVC-75 BL-NU-PVCT-75 BL-NU-PP-75 BL-NU-PE-75
90 80 200 160 18 8 jetzt konfigurieren BL-NU-PVC-90 BL-NU-PVCT-90 BL-NU-PP-90 BL-NU-PE-90
110 100 220 180 18 8 jetzt konfigurieren BL-NU-PVC-110 BL-NU-PVCT-110 BL-NU-PP-110 BL-NU-PE-110
125 100 220 180 18 8 jetzt konfigurieren BL-NU-PVC-125 BL-NU-PVCT-125 BL-NU-PP-125 BL-NU-PE-125
140 125 250 210 18 8 jetzt konfigurieren BL-NU-PVC-140 BL-NU-PVCT-140 BL-NU-PP-140 BL-NU-PE-140
160 150 285 240 22 8 jetzt konfigurieren BL-NU-PVC-160 BL-NU-PVCT-160 BL-NU-PP-160 BL-NU-PE-160
180 150 285 240 22 8 jetzt konfigurieren BL-NU-PVC-180 BL-NU-PVCT-180 BL-NU-PP-180 BL-NU-PE-180
200 200 340 295 22 8 jetzt konfigurieren BL-NU-PVC-200 BL-NU-PVCT-200 BL-NU-PP-200 BL-NU-PE-200
225 200 340 295 22 8 jetzt konfigurieren BL-NU-PVC-225 BL-NU-PVCT-225 BL-NU-PP-225 BL-NU-PE-225
250 250 395 350 22 12 jetzt konfigurieren BL-NU-PVC-250 BL-NU-PVCT-250 BL-NU-PP-250 BL-NU-PE-250
280 250 395 350 22 12 jetzt konfigurieren BL-NU-PVC-280 BL-NU-PVCT-280 BL-NU-PP-280 BL-NU-PE-280
315 300 445 400 22 12 jetzt konfigurieren BL-NU-PVC-315 BL-NU-PVCT-315 BL-NU-PP-315 BL-NU-PE-315
355 350 515 460 22 16 jetzt konfigurieren BL-NU-PVC-355 BL-NU-PVCT-355 BL-NU-PP-355 BL-NU-PE-355
400 400 574 515 26 16 jetzt konfigurieren BL-NU-PVC-400 BL-NU-PVCT-400 BL-NU-PP-400 BL-NU-PE-400
450 500 670 620 26 20 jetzt konfigurieren BL-NU-PVC-450 BL-NU-PVCT-450 BL-NU-PP-450 BL-NU-PE-450
500 500 670 620 26 20 jetzt konfigurieren BL-NU-PVC-500 BL-NU-PVCT-500 BL-NU-PP-500 BL-NU-PE-500

*Flanschdicke b in Abhängigkeit von Verfügbarkeit und Größe der Platten des Plattenherstellers

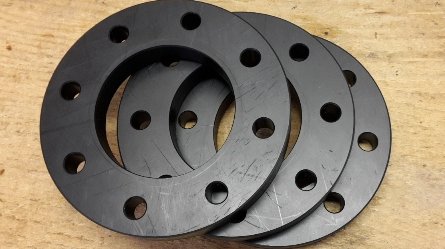

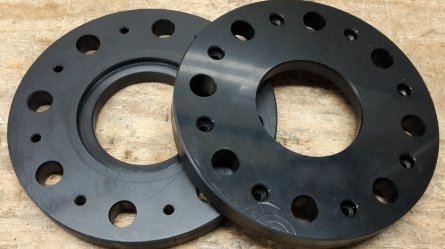

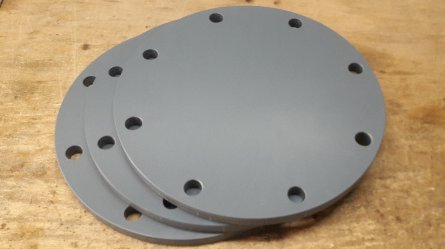

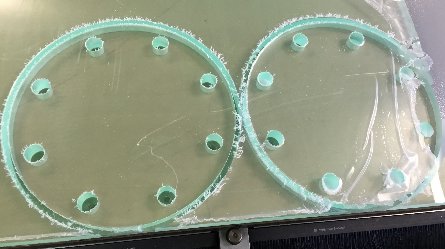

Bilder aus der Werkstatt - Kundenaufträge -
