CINTROPUR INDUSTRIE FILTERSYSTEME


INDUSTRIEFILTRATION AUF HOHEM NIVEAU



  CINTROPUR® Industriefilter sind hochwertige Wasserfilter der Fa. Airwatec/Belgien.  Die robuste Industrieausführung der Typenreihe NW,  ist besonders geeignet für Prozesse im Bereich der Industrie, Lebensmitteltechnik sowie Anwendungen in der Chemie- und Verfahrenstechnik. Der eingesetzte Gehäusewerkstoff ist lebensmittelecht und geeignet für den Einsatz im Bereich der Lebensmitteltechnik und der Aufbereitung von Trinkwasseranlagen.

Die für die Industrie bestimmte Produktreihe umfasst 3 Filter und kann Volumenströme von 20 bis 30 m³/h bewältigen.

•NW 500 : 20 m³/h (2")
•NW 650 : 25 m³/h (2 ½")
•NW 800 : 30 m³/h (3")

Die große Filterfläche, der große Volumenstrom und die damit verbundene lange Standzeit,  machen den CINTROPUR® Industriefilter zu einem wichtigen Element in der Anlagenplanung. Die ausgefeilte und kostengünstige Palette an Filtermanschetten von 1 bis 300 Mikron Perforation minimieren die Kosten für den Betreiber.

Funktionsprinzip:
Die CINTROPUR® Zentrifuge wandelt das einströmende Wasser in einen Strudel um und schleudert die “schweren” Teilchen in den unteren Teil der Filterglocke, so dass die Filtermanschette nur noch die feinen Schwebeteilchen, je nach Wahl der Filterfeinheit, zurückhält. Die im unteren Teil angesammelten groben Schmutzpartikel werden bei Bedarf per Kugelhahn abgelassen.

Vorteile :
- Hohe und konstante Durchflussmenge
- Geringer Druckverlust
- Zentrifugale Vorfilterung (Strudel)
- Professionelles, robustes und absolut verlässliches Gerät
- Einfacher und bequemer Ablass (Entleerungskugelhahn unten an der Glocke)
- Exklusives, ökonomisches und günstiges Filtermanschettensystem
- Stetige Kontrolle der Verunreinigung der Filtermanschette (durchsichtige Filterglocke)

Anwendungsbereiche:
Filtration von Prozesswasser, Brunnenwasser, Abwasser,  Schutz von Anlagentechnik  und deren Komponenten, mit Aktivkohlegranulat für Reduktion von  Gerüchen, Chlor, Pestiziden und organischen Substanzen etc.

Wasseraufbereitung
Die Filter der TE-Baureihe (Wasseraufbereitung) sind mit einem Verteilerrohr für verschiedene Wirkstoffe ausgerüstet.

• Polyphosphate, Silikate, Siliko Phosphate
Wirksam bei bis zu 60°C werden diese Produkte benutzt, um die schädlichen Effekte und Ablagerungen von Kalkstein zu verringern. Wie allgemein bekannt können diese Produkte auch als Rostschutz für neue Sanitärinstallationen verwendet werden.

• CINTROPUR SCIN Aktivkohle
Das große Volumen der Poren und die große Kontaktoberfläche machen unsere Aktivkohle zu  einer exzellenten Wahl für die Verbesserung des Geschmacks, das Entfernen von Gerüchen, das Vermindern des Chlorgehaltes, des Ozons und der Verunreinigungen wie Pestiziden und anderen organischen im Wasser befindlichen Substanzen.

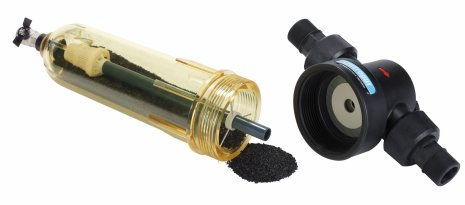

Typ NW500 TE + Aktivkohle





LIEFERPROGRAMM - INDUSTRIEFILTER  TYPENREIHE NW

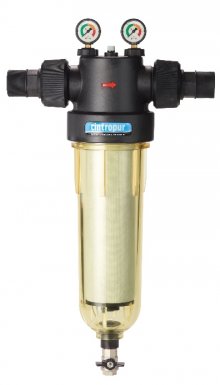

Typ NW 500
Ø 2 Zoll, DN 50
Artikel im Webshop

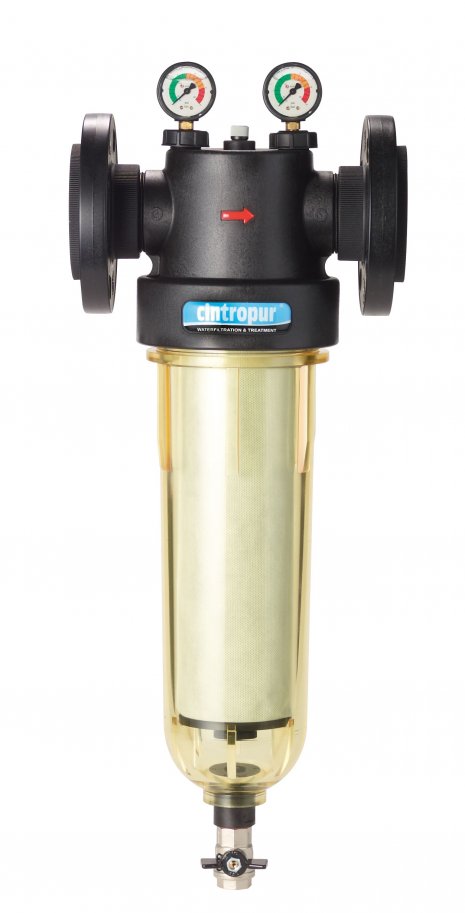

Typ NW 650
Ø 2 1/2 Zoll, DN 65
Artikel im Webshop

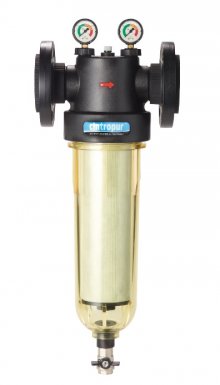

Typ NW 800
Ø 3 Zoll, DN 80
Artikel im Webshop

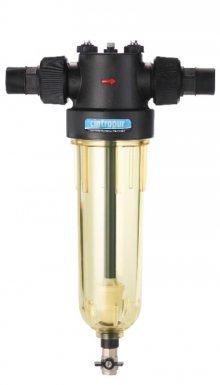

Typ NW 500 TE
Ø 2 Zoll, DN 50
Artikel im Webshop

NW 500/650/800: serienmäßig mit einem 25 Mikron Filterflies  und einem Ausbauschlüssel ausgestattet
NW 500 TE Filter: mit einem Ersatzteil für die Aufnahme von Aktivkohle ausgestattet
NW 500 & NW 500TE: serienmäßig mit Verschraubung und Einlegteil Außengewinde. Andere Anschlüsse auf Anfrage möglich
NW 650 & NW 800: serienmäßig mit 2 vormontierten Flanschen, 2 Manometer und Entleerungsschraube






TECHNISCHE DATEN




  Filtertyp
  NW 500 NW 650 NW 800 NW 500 TE
  Wasserfilterung Wasseraufbereitung
Durchmesser des Anschlusses 2" 2 1/2" 3" 2"
Durchschnittlicher Durchfluss (m³/h) Delta p = 0,2 Bar 18 25 32 2*
Betriebsdruck in bar 10 10 10 10
Maximaler Druck in bar 16 16 16
Maximale Betriebstemperatur 50° C 50° C 50° C 50° C
Gewicht in kg 6,4 7 7,4 5,6
Serienmäßige Filtermanschetten 25 mikron 25 mikron 25 mikron -
Volumen der Filterglocke - - - 4,85 l
Filterfläche 1 288 cm2 1 288 cm2 1 288 cm2 -

* Werte mit CINTROPUR SCIN Aktivkohle









ZUBEHÖR FÜR INDUSTRIEFILTER NW 500, NW 650, NW 800 und NW 500TE




FILTERVLIES Zubehör AKTIVKOHLE
Filterfeinheit in MIKRON Artikellink zum Webshop für NW 500, NW 650 , NW 800 und NW 500 TE Artikellink zum Webshop für NW 500 TE Artikellink zum Webshop
1 Link zum Webshop Wandbefestigung Edelstahl Link zum Webshop Aktivkohle, Eimer 5 Liter (lose) Link zum Webshop
5 Link zum Webshop
10 Link zum Webshop
25 Link zum Webshop
50 Link zum Webshop
100 Link zum Webshop
150 Mikron NYLON waschbar Link zum Webshop
300 Mikron NYLON waschbar Link zum Webshop

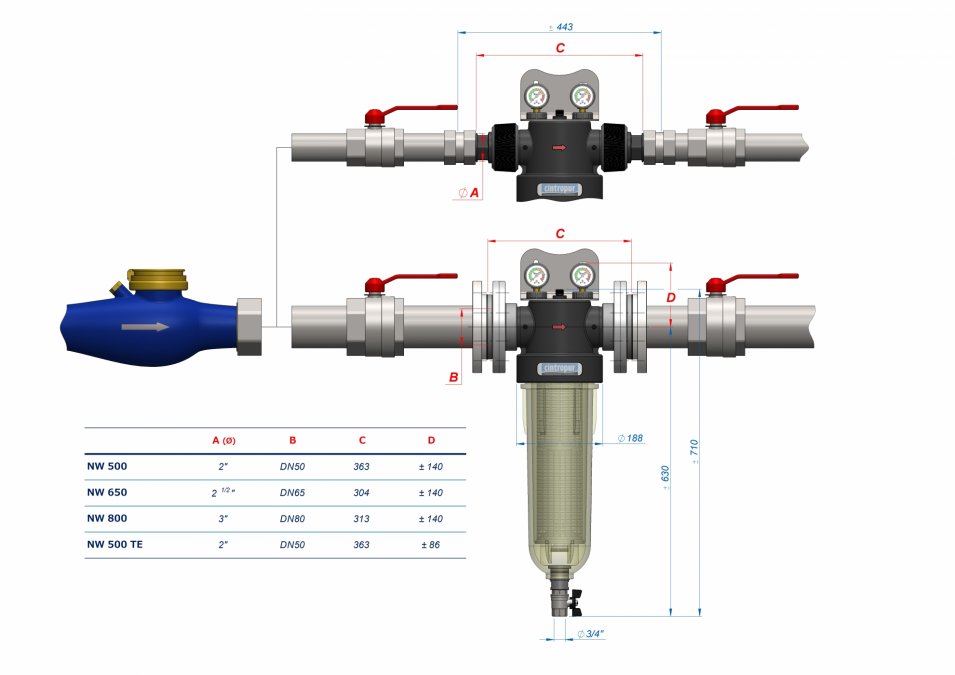

MONTAGESCHEMA

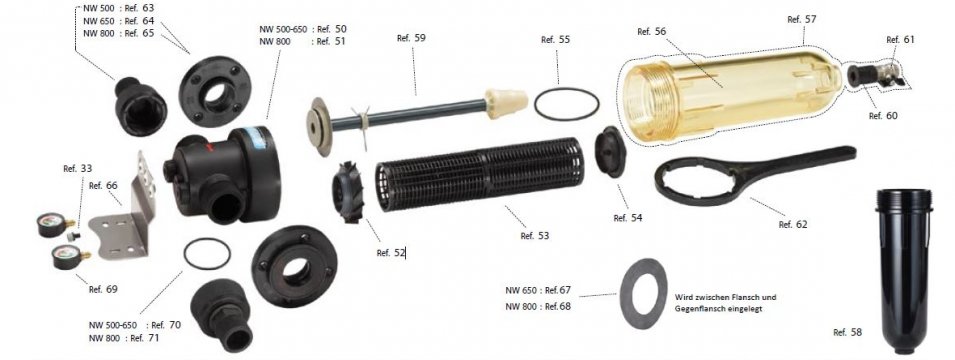

INDUSTRIEFILTER  - ERSATZTEILE -






Artikelnummer Ref. Beschreibung Typ Artikel LInk zum Webshop
FWZCVNW500 13 Entleerungsschraube + O-Ring NW 500/650/800 Link zum Webshop
FWZCTNW5065 50 Filterkopf NW 500 - 650 Link zum Webshop
FWZCTNW800 51 Filterkopf NW 800 Link zum Webshop
FWZCHNW568 52 Zentrifuge NW 500/650/800 Link zum Webshop
FWZCSNW568 53 Filterstützkorb NW 500/650/800 Link zum Webshop
FWZCDNW568 54 Abschlussdeckel + Befestigungsschraube NW 500/650/800 Link zum Webshop
FWZCOKNW568 55 O-Ring Glocke NW 500/650/800 Link zum Webshop
FWZCCNW568 56 Transparente Filterglocke NW 500/650/800 Link zum Webshop
FWZCCVNW500 57 Filterglocke + Adapter + Kugelhahn NW 500/650/800 Link zum Webshop
FWZCCNWB568 58 Schwarze Filterglocke NW 500/650/800 Link zum Webshop
FWZCPNW501 59 Granulateinsatz TE für Aktivkohle oder andere NW 500/650/800 Link zum Webshop
FWZCBANW568 60 Einsatz für Kugelhahn + 2 Dichtungen + Clips NW 500/650/800 Link zum Webshop
FWZCBNW568 61 Kugelhahn 3/4" + Dichtung NW 500/650/800 Link zum Webshop
FWZCMNW020G 69 Manometer 1/4" 0- 20 bar NW 500/650/800 Link zum Webshop
FWZCKNW568 62 Schlüssel NW 500/650/800 Link zum Webshop
FWZCRNW501 63 Set von 2 Anschlüssen 2" + O-Ring NW 500 Link zum Webshop
FWZCRNW650 64 Set von 2 Losflanschen + 2 Bünde mit Kragen M76 x 2,8 + O-Ring NW 650 Link zum Webshop
FWZCRNW800 65 Set von 2 Losflanschen + 2 Bünde mit Kragen M88 x 2,8 + O-Ring NW 800 Link zum Webshop
FWZCFNW568 66 Wandbefestigung Edelstahl NW 500/650/800 Link zum Webshop
FWZCONW650 67 Flachdichtung EPDM NW 650 Link zum Webshop
FWZCONW800 68 Flachdichtung EPDM NW 800 Link zum Webshop
FWZCONW56 70 O-Ring Anschluss NW 500/650 Link zum Webshop
FWZCONW802 71 O-Ring Anschluss NW 800 Link zum Webshop
FWZCSNW100 94 Fett für O-Ring 20 g NW 500/650/800 Link zum Webshop
